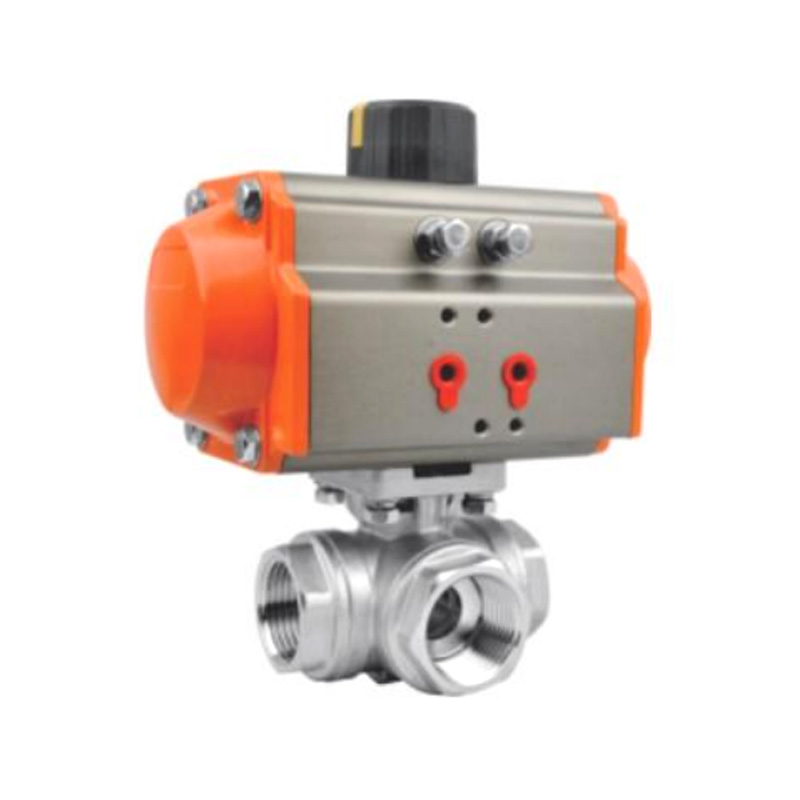

Трехходовой механизм отвода и переключения устраняет необходимость в дополнительных соединениях трубопроводов или установке дополнительных клапанов; простое вращение штока клапана позволяет одним нажатием контролировать отвод жидкости, слияние и направление потока, обеспечивая простую, удобную работу и точный контроль над путем потока среды. Пользователи могут выбирать между конфигурациями L-типа и T-типа в зависимости от своих конкретных требований.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Выдувной шток Уменьшить дизайн порта В качестве опции доступна запираемая ручка Конструкция шарового порта LPort или T Стандарт резьбы: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°С~120°С(250°С) Применимая среда: вода, нефть, газ и т. д |
![]() |

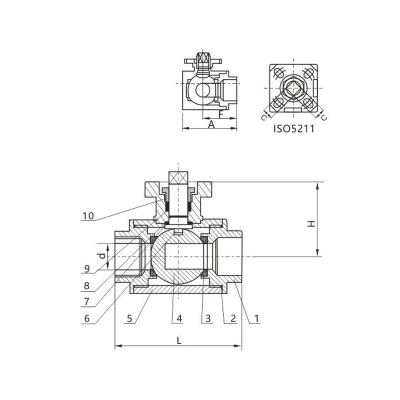

Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Капот | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Уплотнительное кольцо | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Седло клапана | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Мяч | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Тело | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Стебель | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Упорная шайба | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Уплотнительное кольцо | ВИТОН | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Упаковка стебля | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Железистый орех | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φd | Л | Х | В | С | ISO5211 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 12 | 70 | 38 | 115 | 9 | F03/F04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 15 | 80 | 41 | 115 | 9 | F03/F04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 18 | 87 | 47 | 145 | 11 | F04/F05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 25 | 110 | 57 | 160 | 11 | F04/F05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 32 | 131 | 69 | 180 | 14 | F05/F07 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 38 | 143 | 75 | 200 | 14 | F05/F07 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 49 | 170 | / | 240 | 17 | F07/F10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
