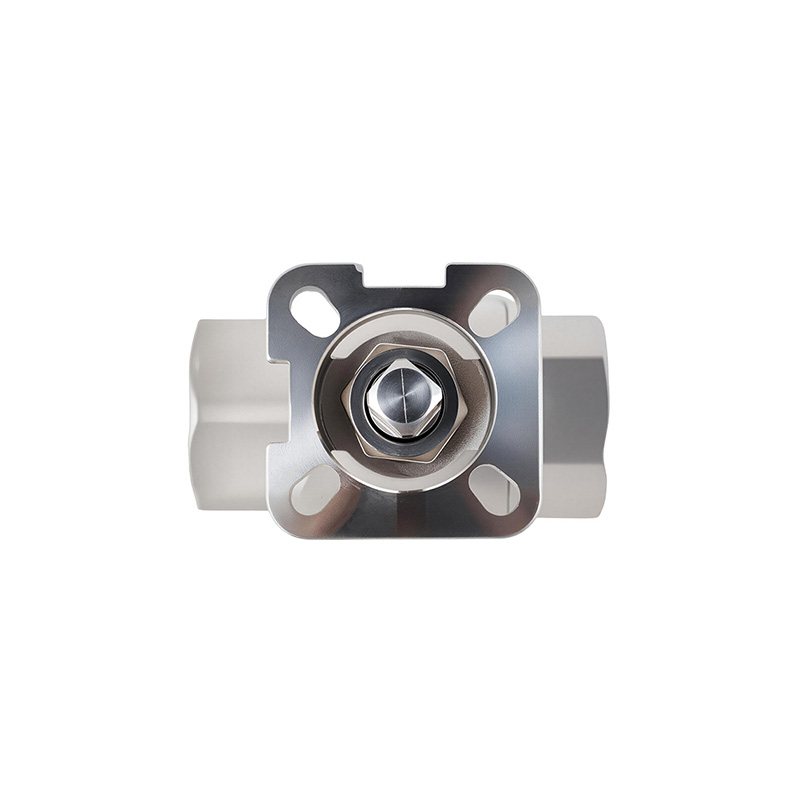

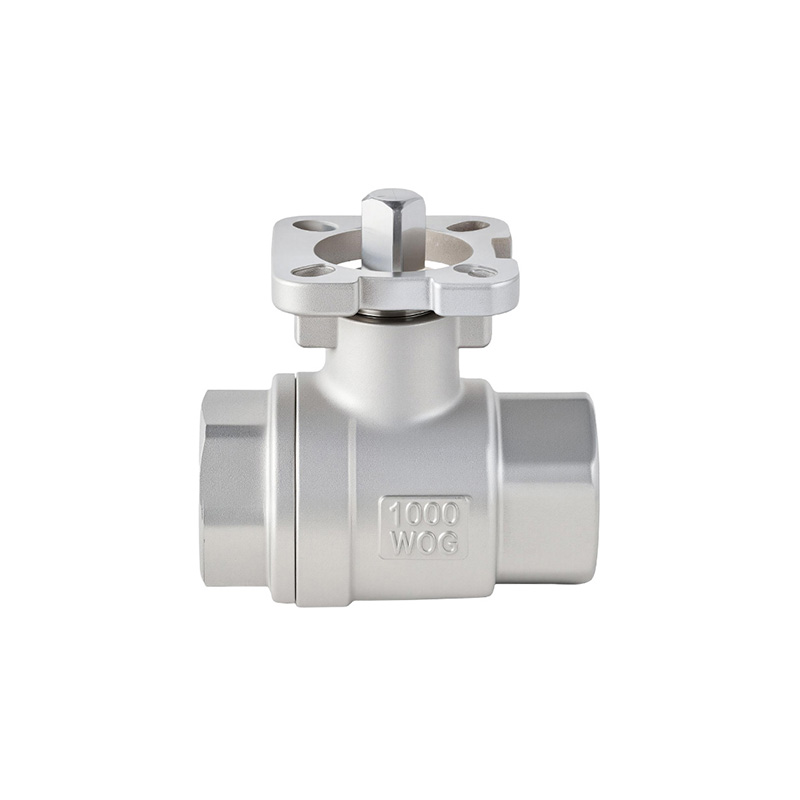

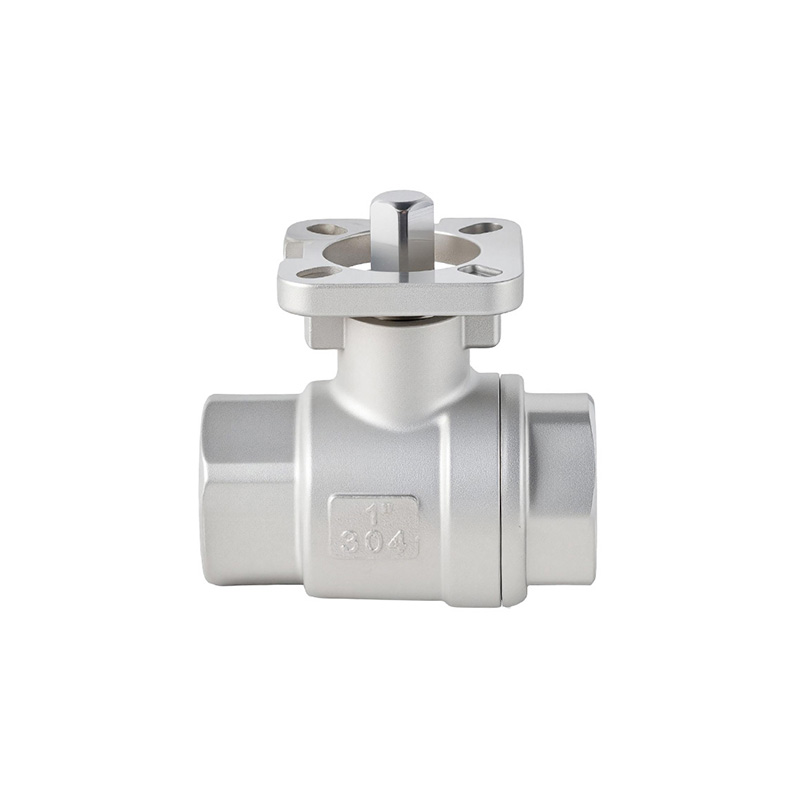

По сравнению со стандартными шаровыми кранами, состоящими из двух частей, конструкция с высокой платформой обеспечивает более плавную передачу штока и более точную работу, эффективно предотвращая такие проблемы, как смещение или ослабление штока, обеспечивая при этом более надежное уплотнение. Кроме того, он оснащен стандартизированными монтажными интерфейсами для приводов, что позволяет быстро интегрировать его с пневматическими или электрическими приводами без необходимости дополнительных модификаций. Это облегчает гибкое переключение между ручным и автоматическим управлением, что делает его пригодным для широкого спектра применений, включая модернизацию промышленной автоматизации и системы дистанционного управления, а также обеспечивает удобную поддержку для предприятий, стремящихся к будущему расширению мощностей и оптимизации процессов.
| Особенности дизайна: Корпус для литья под давлением Противовыбросовой стержень Полная конструкция порта Запираемая ручка доступна в качестве опции. Стандарт резьбы: ДНЯО, БСП, БСПТ, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | ВКБ CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Уплотнительное кольцо | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Капот | WCB CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Стебель | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | уплотнительное кольцо | ВИТОН | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Стебель Packing | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Сальник Гайка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

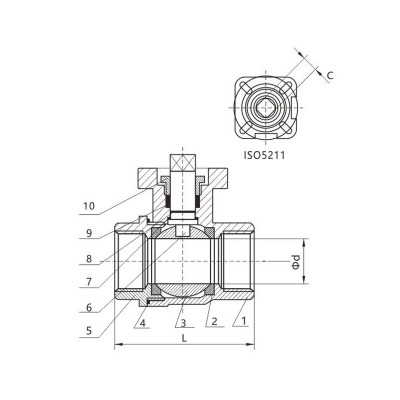

Основные размеры
| РАЗМЕР | Φд | L | C | ИСО5211 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 15 | 62 | 9 | F03/F04 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 20 | 71 | 9 | F03/F04 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 25 | 84 | 11 | F04/F05 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 32 | 97 | 11 | F04/F05 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 38 | 105 | 14 | F05/F07 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 49 | 120 | 14 | F05/F07 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 65 | 144 | 17 | F07/F10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 78 | 170 | 17 | F07/F10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 98 | 204 | 17 | F07/F10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
